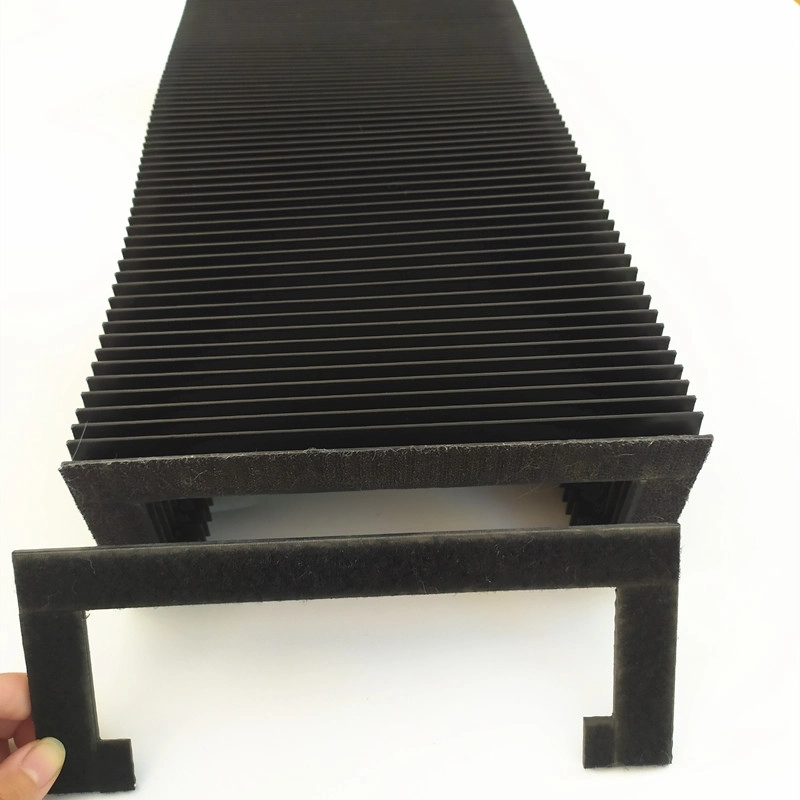

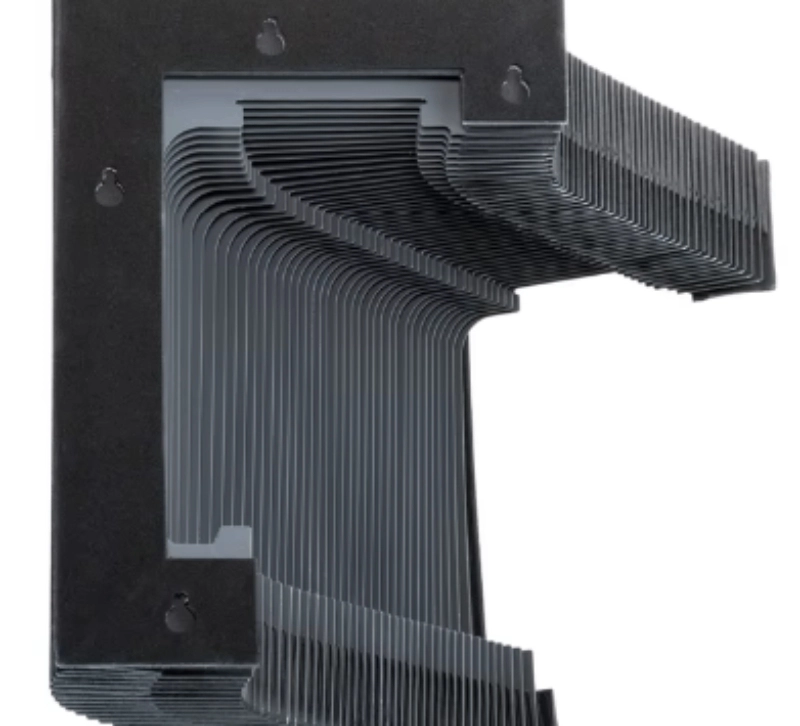

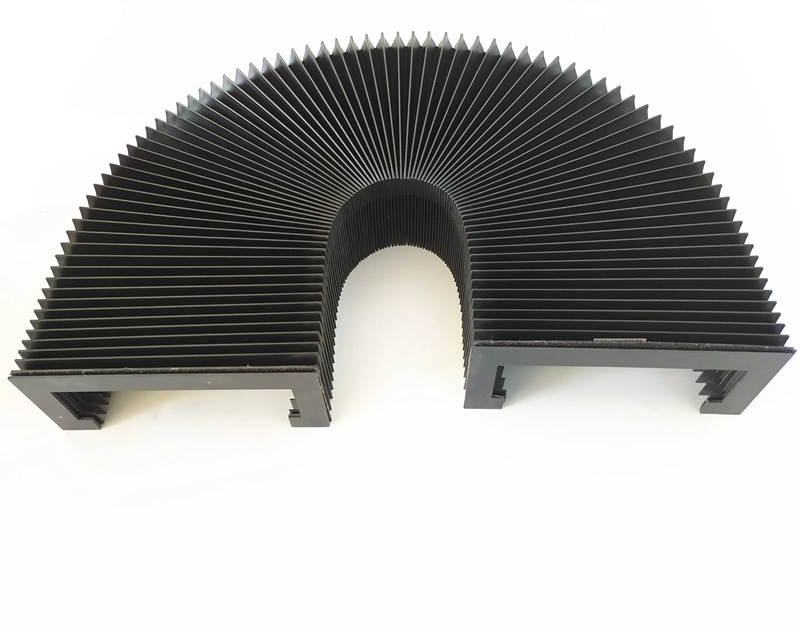

Co2 açık tabla lazer koruyucu akordiyon körük; makinenin hareketli eksenlerinde bulunan lineer ray, kızak, mil, dişli, kayış ve benzeri mekanik bileşenlerin toz, kesim artığı ve yabancı maddelerden korunmasına yardımcı olan hareketli koruma parçasıdır.
Akordiyon biçimindeki katlanabilir yapı, lazer makinesinin eksen hareketi sırasında açılıp kapanarak korunan mekanizmayla birlikte hareket eder. Uygun ölçüde seçilen körük; ray ve hareket sistemine ulaşabilecek parçacıkların azaltılmasına, mekanik aksamın daha düzenli çalışmasına ve bakım ihtiyacının kontrol altında tutulmasına yardımcı olabilir.
Koruyucu akordiyon körük, açık tabla Co2 lazer makinelerinde hareketli eksen bileşenlerini çevresel kirleticilerden korumaya yardımcı olur. Kesim ve gravür işlemleri sırasında ortaya çıkabilen toz, küçük parçacık, duman kalıntısı ve yabancı maddelerin lineer hareket sistemine doğrudan ulaşmasını sınırlandırır.
Körüğün katlanabilir yapısı, eksen geri çekildiğinde sıkışır; eksen hareket ettiğinde ise kontrollü biçimde açılır. Körük seçimi yapılırken yalnız dış görünüm değil, makinenin hareket mesafesi, açık uzunluk, kapalı uzunluk, körük genişliği, yüksekliği ve montaj yüzeyleri birlikte değerlendirilmelidir.
Lineer ray ve kızakların kesim artığı, toz ve yabancı parçacıklarla doğrudan temasını azaltmaya yardımcı olur.
Akordiyon katları, makinenin eksen hareketine bağlı olarak kontrollü biçimde açılıp kapanır.
Ray, kızak, mil, kayış ve uygun diğer hareketli mekanizmaların korunmasına yardımcı olabilir.
Hareket sistemine ulaşan kir miktarının azaltılması, temizlik ve bakım işlemlerinin daha kontrollü yürütülmesine katkı sağlayabilir.
| Ürün adı | Co2 Açık Tabla Lazer Koruyucu Akordiyon Körük |
|---|---|
| Ürün tipi | Katlanabilir hareketli mekanik koruma körüğü |
| Teknoloji | Co2 lazer kesim ve gravür makinesi |
| Makine tipi | Açık tabla Co2 lazer makineleri |
| Genel kullanım alanı | Lineer ray, kızak, mil, kayış ve uygun hareketli eksen bileşenlerinin korunması |
| Çalışma yapısı | Eksen hareketiyle açılıp kapanan akordiyon yapı |
| Açık uzunluk | Makinenin hareket mesafesi ve mevcut körük üzerinden doğrulanmalıdır. |
| Kapalı uzunluk | Körüğün sıkışmış durumdaki ölçüsü üzerinden doğrulanmalıdır. |
| Körük genişliği | Korunacak mekanizma ve montaj alanına göre doğrulanmalıdır. |
| Körük yüksekliği | Makine gövdesi ve eksen yapısına göre doğrulanmalıdır. |
| Kat genişliği | Mevcut körük veya stoktaki ürün varyantı üzerinden doğrulanmalıdır. |
| Kat sayısı | Açık ve kapalı uzunluk ihtiyacına göre değişebilir. |
| Bağlantı plakası | Stoktaki ürün varyantına veya makine montaj yapısına göre doğrulanmalıdır. |
| Bağlantı delikleri | Makine üzerindeki montaj noktalarına göre ölçülmelidir. |
| Montaj yönü | Korunacak eksen ve hareket yönüne göre belirlenmelidir. |
| Malzeme | Stoktaki ürünün teknik bilgisi üzerinden doğrulanmalıdır. |
| Yüzey yapısı | Ürün varyantına göre doğrulanmalıdır. |
| Renk | Stoktaki ürün seçeneğine göre doğrulanmalıdır. |
| Marka | Ürün etiketi veya ambalajı üzerinden doğrulanmalıdır. |
| Üretici | Ürün etiketi veya teknik belge üzerinden doğrulanmalıdır. |
| Satıcı | AYKA LAZER |
Ürün, ölçüleri ve bağlantı yapısı uyumlu olan açık tabla Co2 lazer kesim ve gravür makinelerinde kullanılabilir. Ancak her açık tabla lazer makinesinde aynı körük ölçüsü ve bağlantı yapısı kullanılmaz.
Makine tabla ölçüsü, hareketli köprü yapısı, eksen hareket mesafesi, korunan mekanizmanın genişliği ve montaj noktaları ürün seçimini doğrudan etkiler.
| Kontrol noktası | Neden önemlidir? | Nasıl kontrol edilir? |
|---|---|---|
| Açık uzunluk | Körüğün eksenin maksimum hareket mesafesini karşılamasını sağlar. | Eksen tam açık konuma getirilerek ihtiyaç duyulan mesafe ölçülmelidir. |
| Kapalı uzunluk | Körüğün eksen geri çekildiğinde ayrılan alana sığmasını etkiler. | Körük tamamen sıkışmış durumdayken toplam uzunluk ölçülmelidir. |
| Genişlik | Korunacak mekanizmanın yanlardan tamamen kapatılmasını etkiler. | Ray veya mekanizmanın dış ölçüsüne göre doğrulanmalıdır. |
| Yükseklik | Körüğün mekanizma üzerindeki boşluğa ve makine gövdesine uygunluğunu belirler. | Alt ve üst montaj yüzeyleri arasındaki alan ölçülmelidir. |
| Kat ölçüsü | Körüğün açılma, kapanma ve sıkışma karakterini etkiler. | Mevcut körüğün bir katı referans alınarak ölçülmelidir. |

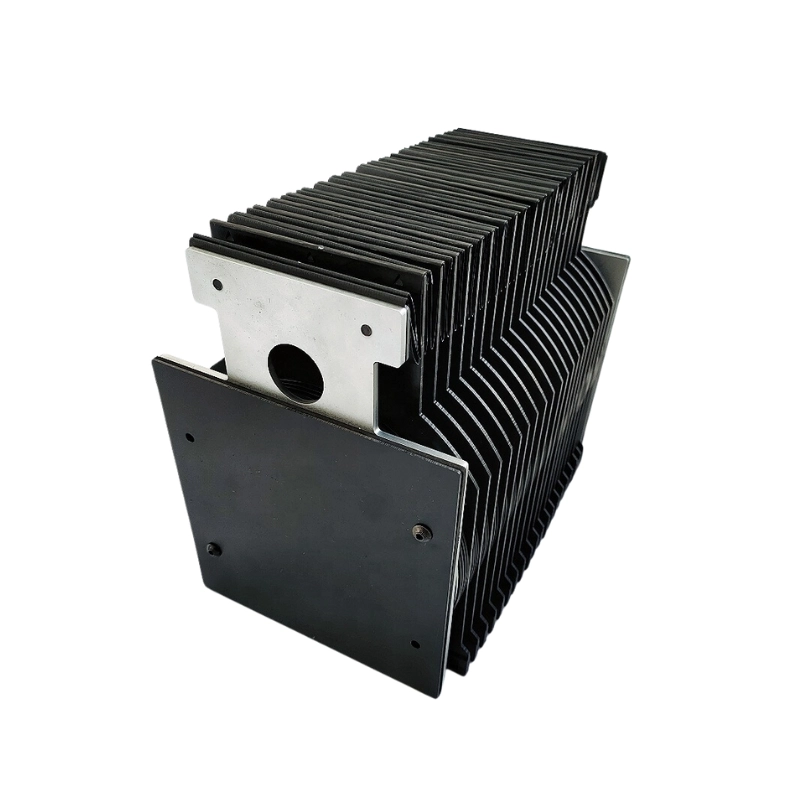

| Bağlantı plakası | Körüğün makine gövdesine ve hareketli eksene sabitlenmesini sağlar. | Plaka genişliği, yüksekliği ve delik aralıkları ölçülmelidir. |
AYKA LAZER, Co2 açık tabla lazer koruyucu akordiyon körük için ölçü değerlendirmesi, mevcut ürün karşılaştırması, montaj noktası kontrolü, bağlantı plakası uyumluluğu ve arıza ön tespiti desteği sunar.
Doğru ürün seçimi için mevcut körüğün açık ve kapalı görüntüsü, bağlantı plakaları, makine üzerindeki montaj alanı ve korunan mekanizma birlikte değerlendirilmelidir.
Açık uzunluk, kapalı uzunluk, genişlik, yükseklik ve kat ölçüleri değerlendirilir.
Bağlantı plakaları, delik aralıkları, hareket yönü ve montaj boşluğu kontrol edilir.
Yırtılma, sıkışma, sürtünme, kat deformasyonu ve bağlantı gevşemeleri değerlendirilir.
| Belirti | Kontrol edilmesi gerekenler | Önerilen işlem |
|---|---|---|
| Körük tam açılmıyor | Açık uzunluk, kat sıkışması, bağlantı noktaları ve yabancı maddeler kontrol edilmelidir. | Makine durdurulmalı; sıkışma giderilmeden eksen çalıştırılmamalıdır. |
| Körük tam kapanmıyor | Kapalı uzunluk, kat deformasyonu, montaj hizası ve hareket mesafesi kontrol edilmelidir. | Montaj konumu düzeltilmeli ve körüğün kapalı ölçüsü değerlendirilmelidir. |
| Katlarda yırtılma | Aşırı gerilme, sürtünme, keskin parça teması ve malzeme yorgunluğu kontrol edilmelidir. | Hasarlı körük uygun ölçüde yeni ürünle değiştirilmelidir. |
| Körük ray veya gövdeye sürtüyor | Genişlik, yükseklik, montaj yönü ve eksen hizası kontrol edilmelidir. | Montaj düzeltilmeli veya uygun ölçüde körük seçilmelidir. |
| Bağlantı plakası gevşiyor | Vida, montaj deliği, plaka yapısı ve titreşim kontrol edilmelidir. | Uygun bağlantı elemanlarıyla sabitleme yenilenmelidir. |
| Hareket sırasında ses oluşuyor | Kat sıkışması, sürtünme, gevşek bağlantı ve yabancı cisimler kontrol edilmelidir. | Körük temizlenmeli, bağlantılar kontrol edilmeli ve hareket güzergâhı düzeltilmelidir. |
| Körük eksen hareketini kısıtlıyor | Açık uzunluk, kapalı uzunluk ve montaj mesafesi kontrol edilmelidir. | Yanlış ölçüdeki körük kullanılmamalı; uygun ölçü belirlenmelidir. |
Açık tabla lazer makinesindeki lineer ray, kızak ve uygun hareketli mekanizmaların toz, kesim artığı ve yabancı maddelerden korunmasına yardımcı olur.
Hayır. Açık uzunluk, kapalı uzunluk, genişlik, yükseklik, bağlantı plakası ve montaj delikleri makineye göre değişebilir.
Körüğün açık uzunluğu, kapalı uzunluğu, genişliği, yüksekliği, kat ölçüsü ve bağlantı plakası ayrı ayrı ölçülmelidir.
Körüğün makinenin maksimum eksen hareketini karşılamasını sağlar. Yetersiz açık uzunluk, körüğün aşırı gerilmesine neden olabilir.
Körüğün eksen geri çekildiğinde ayrılan montaj alanına düzgün şekilde sığması gerekir.
Yırtık körük koruma görevini tam olarak yerine getiremeyebilir. Hasarın boyutuna göre değişim değerlendirilmelidir.
Yanlış hizalama, sürtünme, gevşek bağlantı, kat sıkışması veya yabancı maddeler ses oluşmasına neden olabilir.
Hayır. Körük yalnız korumaya yardımcı olur. Lineer ray ve kızak bakımları üretici talimatlarına göre yapılmaya devam edilmelidir.
Hayır. Aynı makine serisinde farklı körük ölçüleri bulunabilir. Mevcut körüğün ve montaj alanının ölçüleri paylaşılmalıdır.
Açık ve kapalı uzunluk, genişlik, yükseklik, bağlantı plakası, delik aralıkları, makine modeli ve mevcut körük fotoğrafları gereklidir.
Mevcut körüğün açık ve kapalı fotoğraflarını, ölçülerini, bağlantı plakalarını ve makine modelini paylaşarak fiyat, stok ve uyumluluk bilgisi alabilirsiniz.
Sipariş öncesinde açık uzunluk, kapalı uzunluk, genişlik, yükseklik, kat ölçüsü ve bağlantı plakaları doğrulanmalıdır.
